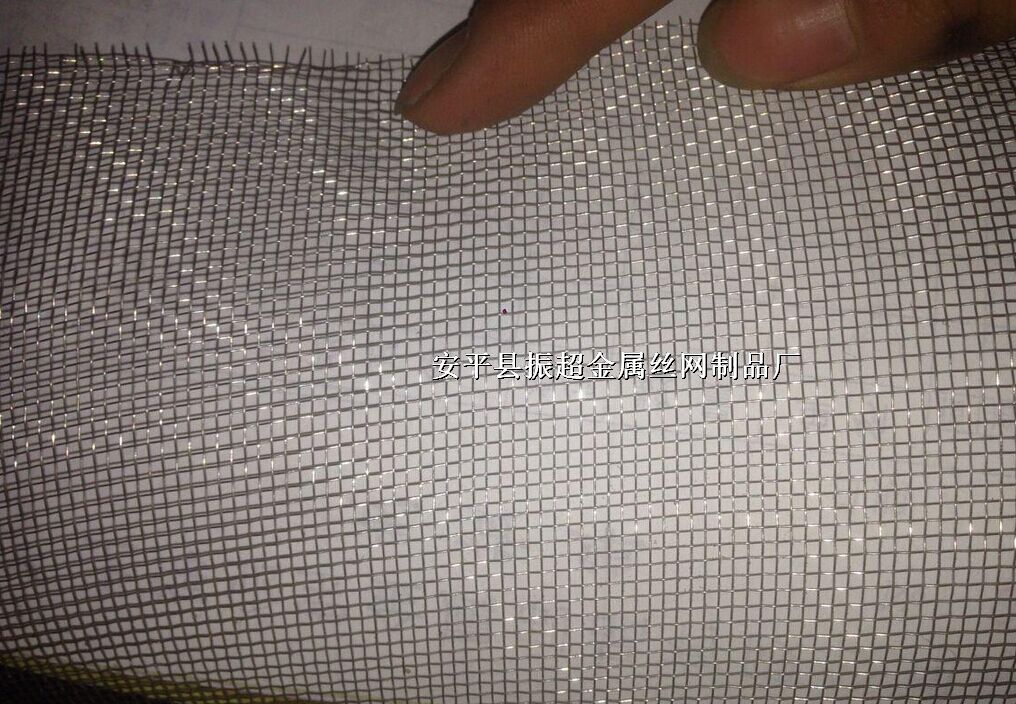

201不銹鋼絲網是指用201不銹鋼絲制作而成的不銹鋼網，通常有些用戶把201不銹鋼認為是不銹鐵，這是不正確的，不銹鐵是含鉻而不含鎳的，也稱為Cr不銹鋼，也有一定的防腐蝕能力。而201是含一定的鎳的，201不銹鋼材具有一定的耐酸、耐堿性能，密度高、拋光無氣泡、無針孔等特點，是生產各種表殼、表帶底蓋優質材料等。主要用于做裝飾管、工業管、一些淺拉伸的制品。
201不銹鋼的化學成分：
(C) 碳:≤0.15
(Si) 硅:≤0.75
(Mn) 錳:5.5～7.50
(Cr) 鉻:16.0～18.0
(N) 氮:≤0.25
(P) 磷:≤0.060
(S) 硫:≤0.030
(Ni) 鎳: 3.50-5.50%
(Cu) 銅: 半銅 0.8%
高銅 1.5%
201不銹鋼的物理性能：
抗拉強度:520MPa
屈服強度:275MPa
伸長率 :55 to 60%
彈性模量:29,000,000 psi 折合為：203000MPa
硬度要求（布氏硬度）HRB<183N/mm2(MPa)。
密度 :.280lbs/cubic inch(密度7.93g/cm3)
201不銹鋼材料的缺點：
18%以下的鉻含量與低的鎳含量達不到平衡而形成了鐵素體，為此，200系列不銹鋼中的鉻含量降到13.5%～15%，某些情況下降到了13%～14%，其耐腐蝕性是不能與304和其他類似的鋼相比的。此外，在沉積區和縫隙的腐蝕部位常見的酸性條件下，錳和有些情況下銅降低了再鈍化的作用。200系列鋼在這些條件下的毀壞速度大約是304不銹鋼的10-100倍。在生產中常常不能控制這些鋼中殘余的硫含量和碳含量，材料無法溯源跟蹤，甚至在材料回收利用也如此。如果不說明Cr-Mn鋼，它們就會成為一種危險的廢鋼混合原料，導致鑄件含有意想不到的高錳含量。
安平縣振超金屬絲網制品廠http://m.koguitars.com
